上海MD45-80×6-12矿用多级泵

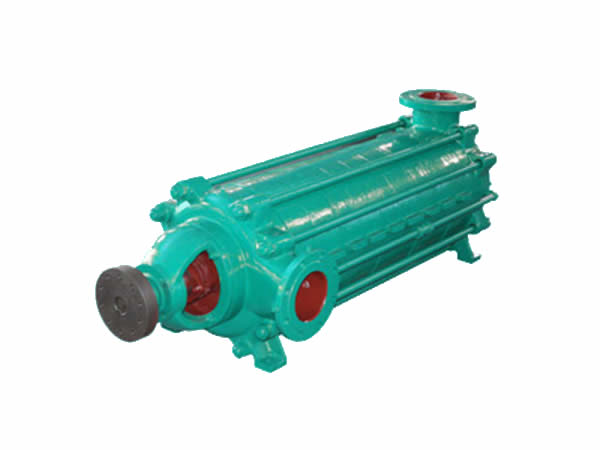

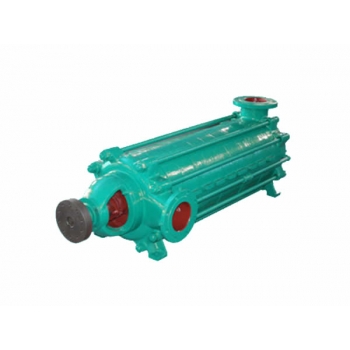

MD45-80×6-12矿用多级泵

系卧式单服多级分段式离心泵 ，采用了******推荐使用的节能产品的水力模型 ，在行业内居技术排列在前的地位。具有效率高 、性能范围广 、运转安全和平稳 、噪音低、寿命长 、安装维修方便等优点 。
MD型矿用泵采用耐磨球铁，用于输送固体颗粒含量≤15%，颗粒度≤0.5mm，温度≤80℃的中性矿井水及类似的其它介质 ，MD45-80系列适合流量45m3/h，扬程480-960m的工况，适用于钢铁厂、煤矿山排水、污水输送等场合。

型号/参数	流量 Q	扬程 H	转速 n	轴功率 Pa	配带电动机		效率 n	汽蚀量	进出口径	出口口径	泵重
	m3/h	m	r/min	kw	功率kw	型号	%	m	mm	mm	kg
MD45-80×6	36 45 62	480	2950	107-213	160	Y315L-2	50 55 56	3.9 4.0 5.5	80	65	915
MD45-80×7	36 45 62	560	2950		160	Y315L-2	50 55 56	3.9 4.0 5.5	80	65	983
MD45-80×8	36 45 62	640	2950		200	Y315L-2	50 55 56	3.9 4.0 5.5	80	65	1051
MD45-80×9	36 45 62	720	2950		220	Y3551-2	50 55 56	3.9 4.0 5.5	80	65	1119
MD45-80×10	36 45 62	800	2950		220	Y3551-2	50 55 56	3.9 4.0 5.5	80	65	1187
MD45-80×11	36 45 62	880	2950		250	Y3552	50 55 56	3.9 4.0 5.5	80	65	1225
MD45-80×12	36 45 62	960	2950		280	Y3553	50 55 56	3.9 4.0 5.5	80	65	1323

MD45-80×7
MD：表示耐磨；
45：表示设计点流量；
80：表示单级扬程；
7：表示级数。

结构说明

MD型卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，并根据泵的扬程选择泵的级数（可根据用户需求变换水泵进出口方向）。MD型多级泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为优质耐磨球铁制成，共同形成泵的工作室。

该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件通过平键和轴螺母紧固使之于轴联成一体。整个转子由两端滚动轴承或滑动轴承支承，轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油脂润滑，滑动轴承用稀油润滑，并用油环进行自润滑，外接水冷却。

泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。

轴的密封形式有机械密封和填料密封两种。D、MD型泵大多采用填料密封，填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。如果填料太紧，轴套容易发热，同时耗费功率。填料太松，由于液体流失要降低水泵的效率。在轴封处装有可更换的轴套，以保护泵轴。

该系列泵通过弹性联轴器由原动机直接驱动。从原动机方向看，泵为顺时针方向旋转。

矿用多级泵使用说明

(一)起动：
警告：为了操作者的安全起见，请勿超越泵铭牌的条件进行操作，以免危及设备和操作人员的安全。为保证操作和维修泵及其它动作的顺利进行，请参考说明书进行。
1、泵起动前应先盘动转子，检查转子是否灵活。
2、检查电机转向是否与泵的转向一致。
3、关闭泵出口闸阀、压力表旋塞，用输送的液体或真空系统排除吸入管和泵体内的空气（严禁空车启动运行）。
4、检查泵与电机联接螺栓的松紧度和泵周围的安全情况，使泵处于准备起动状态。
警告：在装好联轴器护罩后，设备才能操作，忽略该点会引起人员伤亡。
5、起动泵，待泵运转正常后，打开压力表旋塞，慢慢开启出口闸阀，按出口压力表读数控制泵给定的扬程。
(二)运行：
1、本MD型泵靠内平衡机构平衡轴向力，平衡装置有平衡液体流出，平衡液体由平衡水管接至吸入段或在平衡室处设置一短管，平衡液体经短管流向泵外，为保证泵正常运行，平衡水管决对不允许堵塞。
2、本MD型泵滚动轴承均无冷却装置，轴承温升变化反映了泵的装配质量，轴承温升不得高于环境温度35℃，更高温度不应高于75℃。
警告：对未适当润滑的设备进行操作，可能引起轴承发热、断裂、泵的堵转和设备的损坏，并使操作人员受到人身伤害。
3、本MD型泵转子在运行中存在一定的轴向游动，应保证电机和水泵两联轴器端
面间的间隙值。
4、泵在运行期间应当定期检查叶轮、密封环、导叶套、平衡盘、轴套的磨损情况，磨损量过大应当及时更换。
警告：请勿尝试在旋转机械附近进行维修、保养或清理，否则会危及操作人员人身安全。
5、用户应根据具体情况订出较详细的操作规程。
(三)停车：停车前应当先关压力表旋塞，再慢慢关闭出口闸阀，待出口闸阀关闭完毕后才能停电机。
